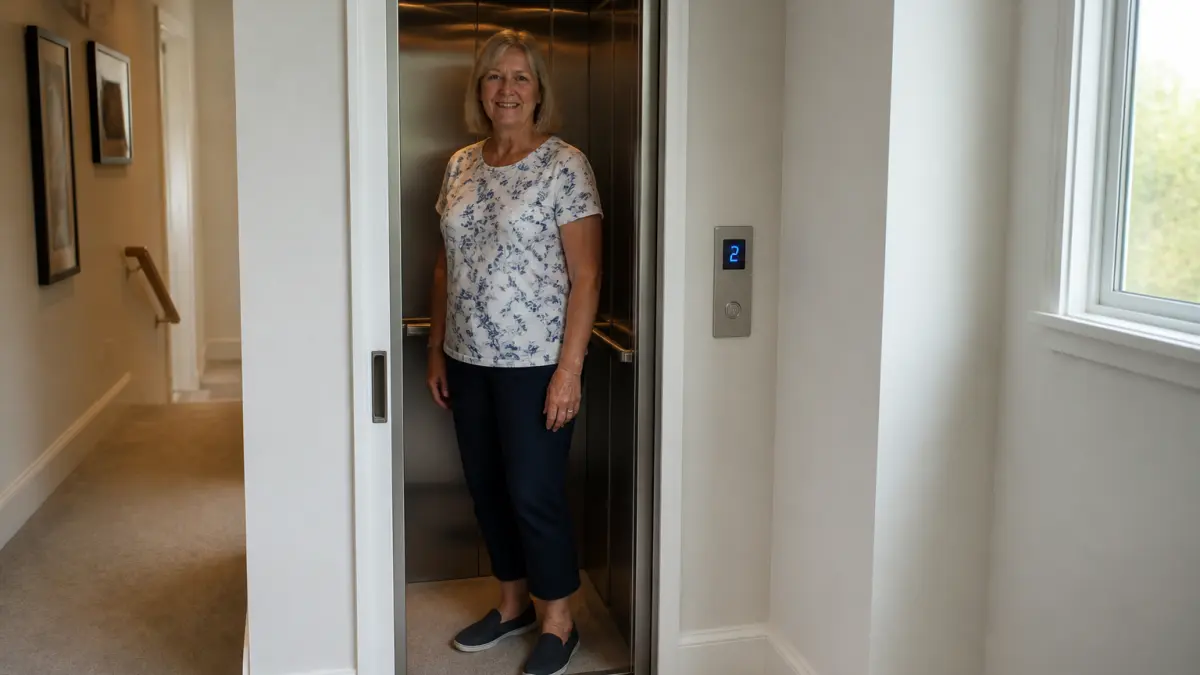

Avant de choisir un modèle, il faut d'abord vérifier que votre logement peut l'accueillir. L'emprise au sol totale (cabine + gaine technique) tourne autour de 1 m² à 1,50 m² pour la plupart des installations. Ce chiffre varie selon que l'ascenseur doit transporter une seule personne valide ou une personne en fauteuil roulant.
Pour un usage individuel, sans fauteuil, une cabine de 60 x 60 cm est le strict minimum. Cela suffit pour une personne debout. Mais attention : cette dimension ne permet pas de monter avec un déambulateur, une poussette ou des courses volumineuses. Si vous prévoyez un usage plus confortable ou l'accueil d'un proche à mobilité réduite, il faut viser plus grand.
Les dimensions standards de cabine les plus courantes sont :
- 60 x 60 cm
- 70 x 70 cm
- 80 x 80 cm
- 80 x 130 cm
- 110 x 140 cm
La hauteur sous plafond à chaque niveau doit être comprise entre 2 m et 2,50 m. Un plafond trop bas rend l'installation impossible sans travaux de rehaussement.
Faut-il prévoir les mêmes dimensions pour une personne en fauteuil roulant ?

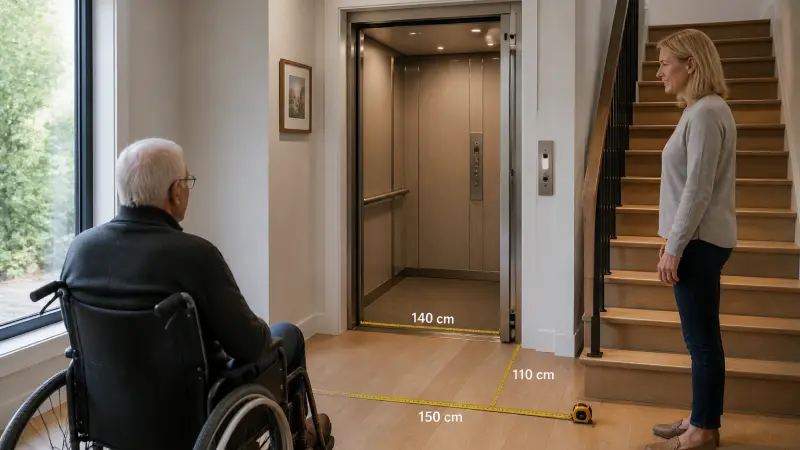

Non. Dès qu'un fauteuil roulant doit entrer dans la cabine, les exigences changent. La norme EN 81-70, qui s'applique aux bâtiments recevant du public, donne un repère fiable : 1,10 x 1,40 m de cabine avec une porte de 80 cm de largeur minimum. Cette dimension permet à une personne en fauteuil de manœuvrer et de faire demi-tour à l'intérieur.
Il faut aussi prévoir un espace de giration de 1,50 m devant la porte pour faciliter l'accès. Si vous installez l'ascenseur dans un couloir étroit, vérifiez que cet espace existe.
Pour un usage PMR, la cabine doit mesurer au minimum 1,10 x 1,40 m avec une porte de 80 cm. C'est le standard imposé par la norme EN 81-70.
Trois types d'ascenseurs PMR existent : le type I (le plus petit), le type II (intermédiaire) et le type III (cabine de 1,10 x 2,10 m, capable d'accueillir plusieurs fauteuils). Pour un usage domestique, le type I ou II suffit généralement.
Quelles dimensions pour un modèle très compact ?
Certains fabricants proposent des ascenseurs dits "XS" ou ultra-compacts. Le modèle Domuslift XS, par exemple, est présenté comme le plus petit du marché. Ses dimensions extérieures minimales sont de 975 x 935 mm en version autoportante vitrée, pour une cabine intérieure de 550 x 550 mm.
Si vous optez pour une gaine maçonnée, les dimensions intérieures de la gaine doivent être d'au moins 785 x 820 mm pour une cabine de 580 x 550 mm. La différence entre gaine et cabine (environ 200 à 300 mm) sert à loger les rails, les câbles et les équipements de sécurité.
Ces dimensions très réduites sont réservées à une personne seule, sans fauteuil ni déambulateur. Elles conviennent pour une maison où l'ascenseur sert surtout à monter des charges légères ou à éviter les escaliers pour une personne âgée encore valide.
Quels sont les autres éléments à prendre en compte dans le bâti ?
La cabine n'est qu'une partie du projet. Il faut aussi prévoir :
- La fosse : entre 1 m et 1,20 m de profondeur sous le niveau du sol le plus bas. Certains modèles à faible fosse existent pour les bâtiments anciens.
- La hauteur sous dalle : environ 3,40 m à 3,60 m pour chaque niveau desservi. Là encore, des solutions avec hauteur réduite sont possibles.
- La gaine : elle dépasse la cabine de 300 à 400 mm de chaque côté. Une gaine trop étroite bloque le choix de la cabine.
- La largeur de porte : 800 mm minimum pour un usage PMR, 700 mm pour un modèle très compact réservé à une personne valide.
Si l'intérieur de la maison manque de place, une solution existe : installer l'ascenseur à l'extérieur, contre un mur. Cette option est plus coûteuse (structure autoportante, travaux de maçonnerie, isolation) mais elle résout les problèmes de place et d'absence de mur porteur.
Comment choisir la bonne dimension sans se tromper ?
La première question à trancher est celle de l'usage : l'ascenseur est-il pour vous seul ou pour un proche en fauteuil ? Si c'est pour anticiper une perte de mobilité future, mieux vaut prévoir une cabine de 80 x 130 cm ou 110 x 140 cm dès le départ. Agrandir une cabine après installation coûte souvent plus cher que de prendre un modèle un peu plus grand au départ.
Ensuite, faites appel à un professionnel. Lui seul peut valider la faisabilité technique : présence d'un axe d'ascenseur, nature des murs, hauteur sous plafond, fosse possible. Un devis gratuit sur place est la norme chez la plupart des installateurs sérieux.
Ne vous fiez pas uniquement aux dimensions de cabine annoncées. Vérifiez l'emprise au sol totale (cabine + gaine + porte) et l'espace de dégagement devant la porte. Une cabine de 80 x 80 cm peut sembler petite sur le papier, mais si elle est installée dans un angle avec un dégagement de 1 m, elle sera plus pratique qu'une cabine de 110 x 140 cm placée dans un couloir de 80 cm de large.
Enfin, sachez que les ascenseurs de maison sont souvent fabriqués sur mesure. Les dimensions standards ne sont qu'une base de départ. Si votre configuration est atypique (escalier étroit, mezzanine, combles), un modèle sur-mesure peut résoudre le problème sans sacrifier le confort d'usage.
